1 概述

臨沂奧體中心位于山東省臨沂市蘭山區北城新區西安路與孝河路交匯處。是按照200萬人口以上城市規模的要求建設的集運動健身、文化娛樂、應急避難等功能于一體的綜合性大型奧林匹克公園。以柳青河為界，分東、西兩區?？傉嫉孛娣e1218畝，總建筑面積50.1萬平方米。其中6萬座大型體育場占地12萬平方米；12000座特大型體育館占地8.9萬平方米；1500座中型游泳館占地4.7萬平方米；全民健身中心占地8.9萬平方米，羲之文化中心占地4萬平方米，配套臨沂非物質文化遺產館、美術館、藝術館、圖書館和文化書店以及綜合展廳。此外還預留了1.25萬個國家標準救災帳篷及配套設施建設條件。

本項目位于臨沂市北城新區孝河路與太原路交匯處東北。主要包括：3座10kV高壓開關站、14座變配電室、供電設備及相關配套設備設施等。其中，3座高壓開關站均為10kV雙電源供電系統，電源來自自檢110kV變電站出線間隔，10kV高壓采用分列運行，互為備用的供電方式。項目整體的高壓進出線采用下進下出方式，母排需套熱縮套管。每個高壓柜均需配置防潮電熱器，同時采取觸電措施，并具有“五防功能"。保護裝置分布在開關柜上布置，開關柜在現場就地控制。

2 產品需求

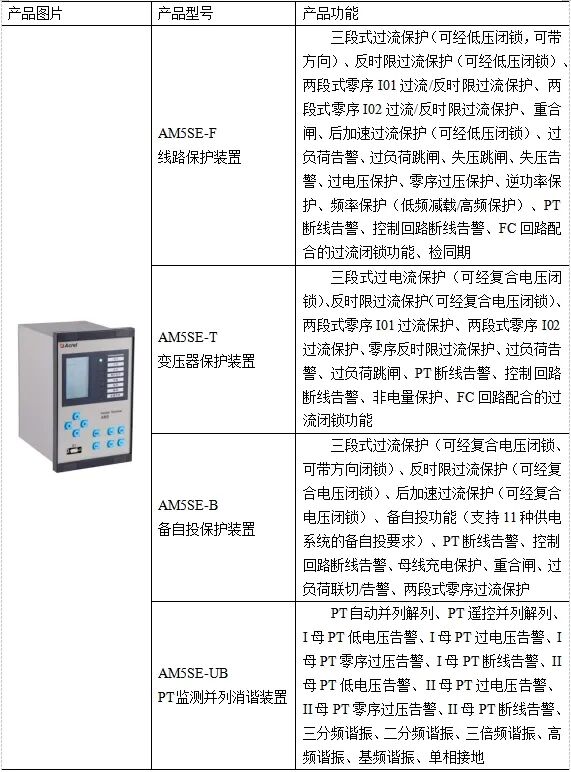

本次針對臨沂奧體中心配電工程中不同對象配置不同微機保護裝置。項目要求進線設有速斷、過流、零序保護功能；變壓器出線設有速斷、過流、零序、溫度保護功能；聯絡設有過流、速斷和備自投保護功能。因此在進線柜配置AM5SE-F線路保護裝置，在變壓器柜配置AM5SE-T變壓器保護裝置，在聯絡柜配置AM5SE-B備自投保護裝置。除此之外在PT柜配置AM5SE-UB PT并列監測裝置實現PT的監測并列和消諧的功能。這幾款微機保護裝置主要通過以下保護功能實現對高壓柜的設備運行情況實時監視和保護：

3 產品方案

本次配電工程為10kV臨沂奧體中心配電項目，包括高壓開關站3座，變配電室14座，均采用單母線系統。其中，高壓配電室為兩段母線。整個項目共配置安科瑞54臺保護裝置，以下為1座開關站和2座配電室的上圖方案：

圖1 2hes開關站一次系統圖上圖

圖2 體育館2-2ES配電室一次系統圖上圖

圖3 游泳館3-1ES配電室一次系統圖上圖

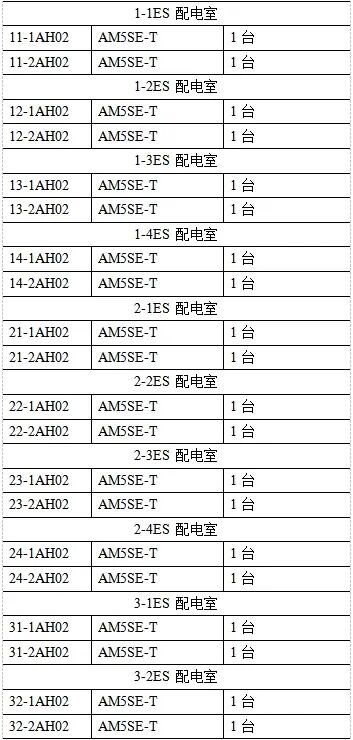

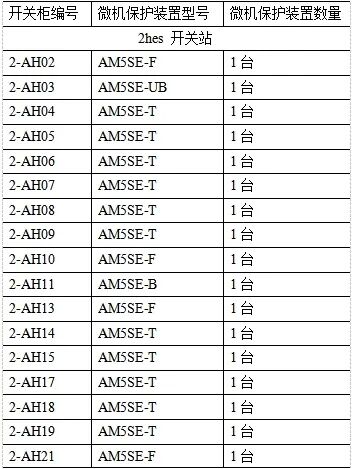

 10kV配電工程所設微機保護以1個開關站和10個配電室為例，綜保型號與數量如下：

4 現場安裝圖片

本項目微機保護就地分散安裝在各個高壓開關柜上，現場安裝如下圖所示，該項目已于2024年送電使用，運行正常。

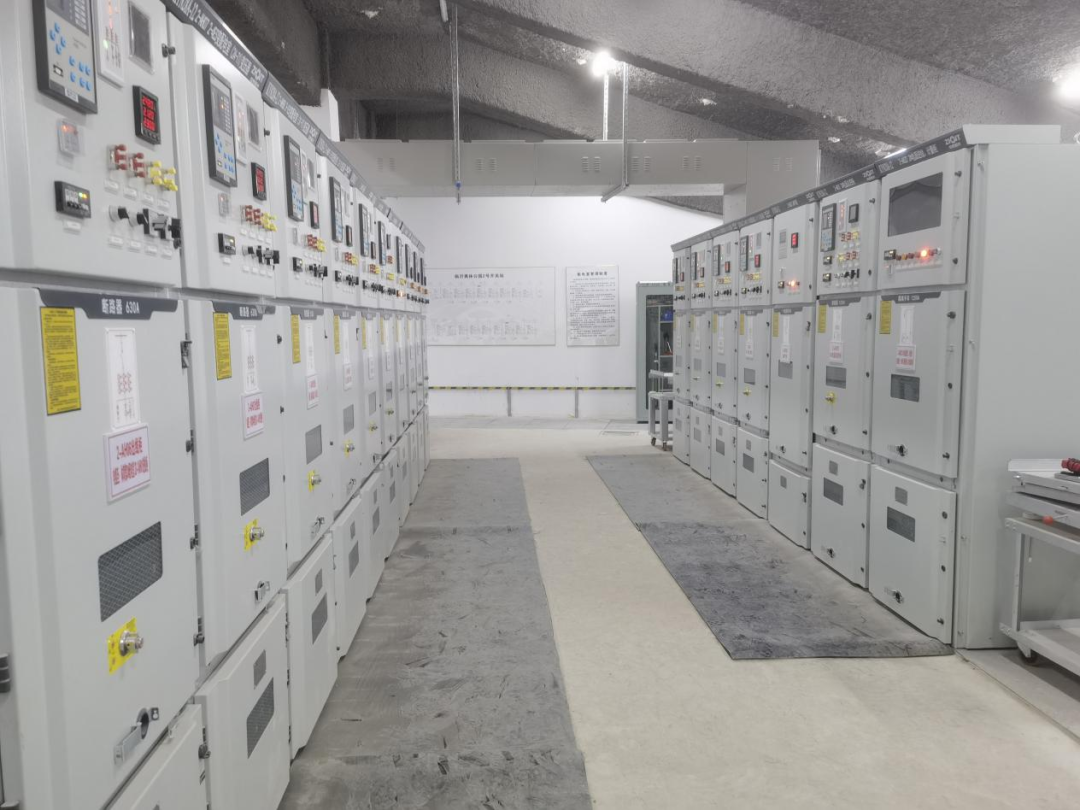

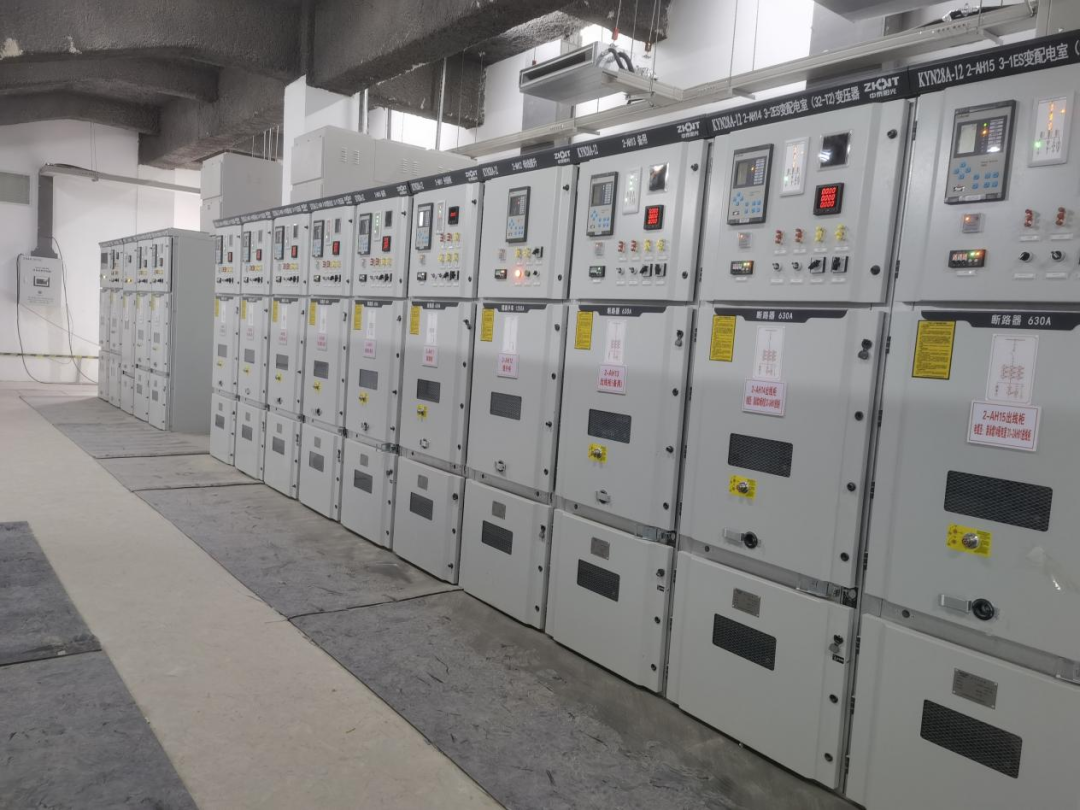

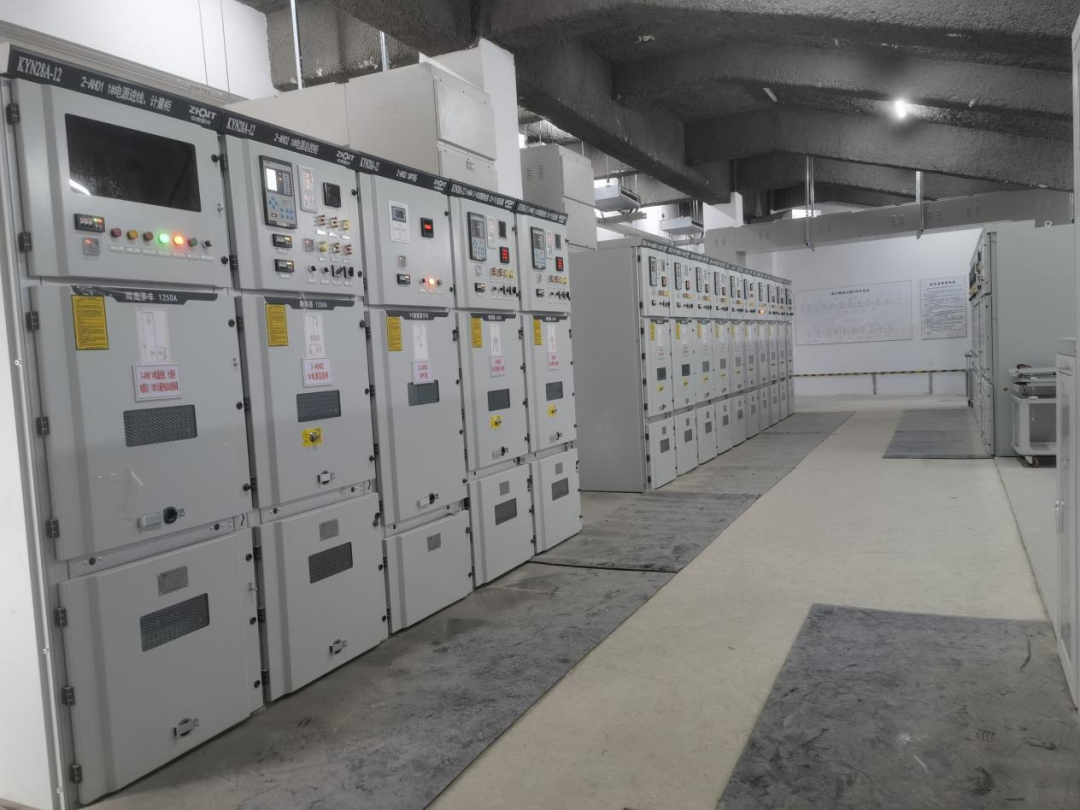

圖4 微機保護在臨沂奧體中心配電工程現場安裝圖片

5 結語

在電力系統中采用微機保護裝置是電網智能化發展的必然趨勢。與傳統的繼電器相比，盡管微機保護的價格偏高，但它能大大提高變電站運行的可靠性、安全性、提高供電質量，有利于實現變電站綜合自動化，實現無人或少人值班，以另一種方式大大節約了成本。本文介紹的臨沂奧體中心配電工程通過對各個保護對象裝設對應的保護裝置，不但使整個配電工程實現了綜合自動化，還有效地降低了工作人員的勞動強度，提高了設備運行的可靠性。
